Sichere Zugsteuerungsanwendungen

Eine Universalplattform für sichere Zug- und Streckenfunktionen

duagon SAFE CONTROL ist eine universelle Plattform für sichere Zug- und streckenseitige Funktionen auf Basis von Standardtechnologien – und damit offen für die Merkmale und Anforderungen der jeweiligen Endanwendung. Verschiedene Pakete und Dienstleistungen rund um d-SC helfen dem Kunden, Kosten zu sparen und die Markteinführungszeit zu verkürzen.

SIL4-zertifizierter (EN5012x) Bahncomputer für Schienenfahrzeug- und Streckenanwendungen
  • Zertifizierte funktionale Sicherheit
  • Produktarchitektur: duagon SAFE CONTROL (d-SC)-Steuerung (mit sicherer CPU) und sicheren I/O
  • Modularität in der I/O-Konfiguration
  • Software-Architektur: getrennte Domänen für sichere und nicht sichere Software-Anwendungen
  • Echtzeit-Ethernet-Kommunikation: Sichere Kommunikation über FSoE
  • Prozessdaten-Anwendungsrahmen (PACY) - macht die Hardware für die Anwendung transparent
  • Hochverfügbare Softwareschicht, um Kundenanwendungen mit zwei redundanten d-SC-Steuerungen zu ermöglichen

Anwendungsbeispiele

Flexible, standardbasierte Bahnautomatisierung

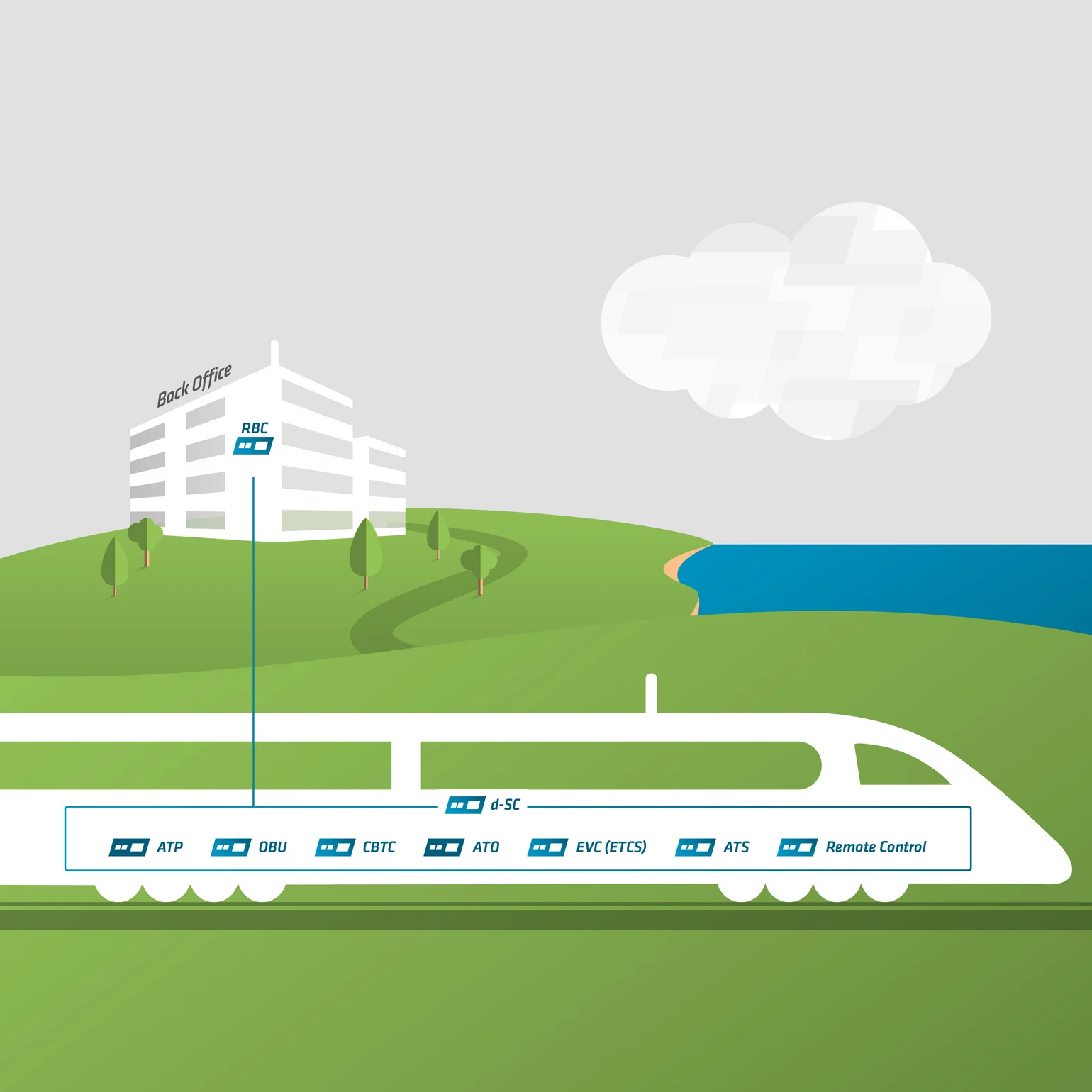

Eingesetzt für redundante Fahrzeugsteuerungen an Bord, streckenseitige Zonensteuerungen, Bahnübergänge der nächsten Generation, automatische Personentransportsysteme sowie hochverfügbare Systeme mit dezentraler I/O und modularer Software.

Kommunikationsbasierte Zugsteuerung

Die Anwendung

  • Redundante fahrzeugseitige Fahrzeugsteuerung im Zug und eine Zonensteuerung auf der Strecke
  • Sendet kritische Fahrzeuginformationen und empfängt Beschränkungen der Fahrberechtigung

Die Elektronik

  • Basierend auf dem Standardprodukt d-SC Controller MH50C
  • SIL 4 Zertifizierungspaket für F75P und I/O

Software

  • PACY I/O-Framework
  • Weitere Pakete: EXCH, SYNC
  • Betriebssystem: Linux Yocto für nicht-sichere CPU, QNX für sichere CPU
Safe Control Vital System Controller

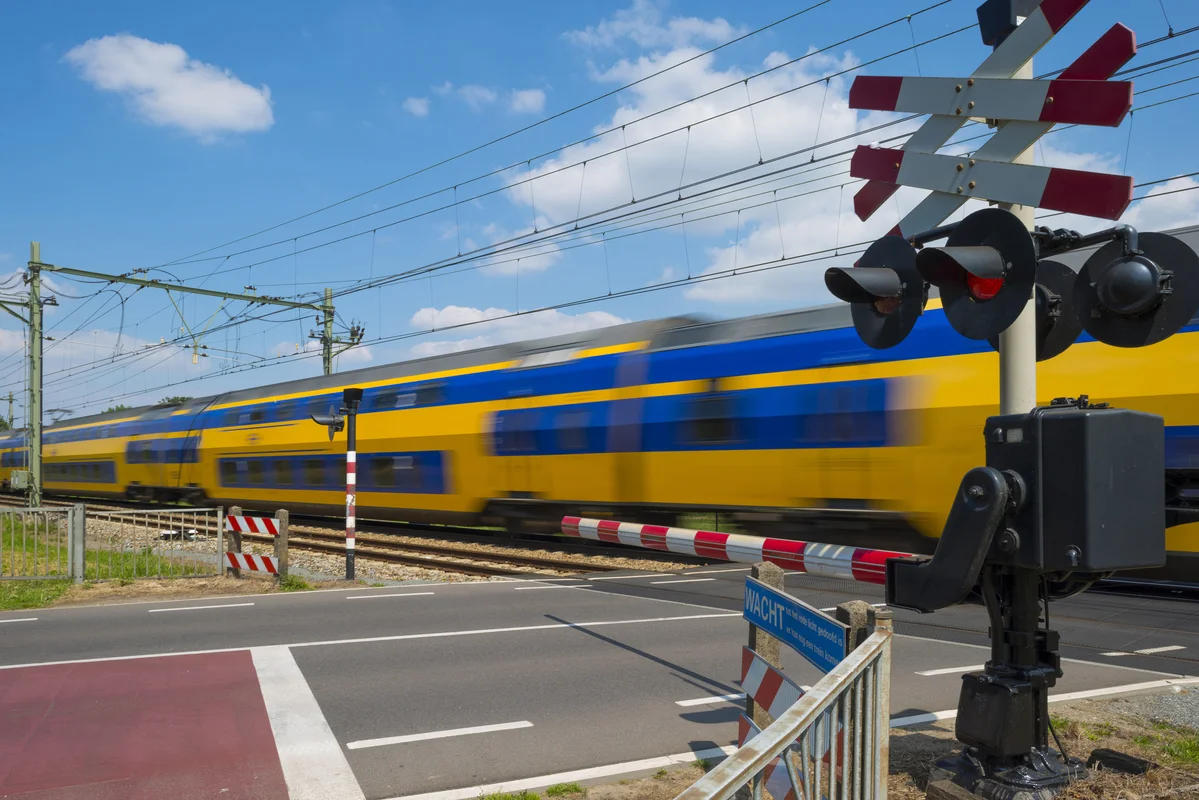

Bahnübergangssteuerung

Die Anwendung

  • Zentrale Steuerung für Bahnübergänge der nächsten Generation
  • Angeschlossen an alle Komponenten des Bahnübergangs, einschließlich Signale, Gleisstromkreise usw.

Die Elektronik

  • Basierend auf dem Standardprodukt d-SC Controller MH50C
  • SIL 4 Zertifizierungspaket für F75P und I/O

Software

  • PACY I/O-Framework
  • Weitere Pakete: EXCH, SYNC
  • Betriebssystem: Linux Yocto für nicht-sichere CPU, QNX für sichere CPU
Modular Train Control System

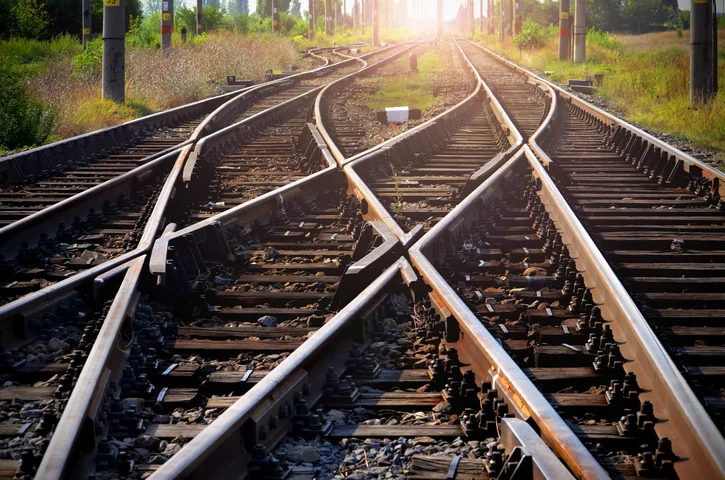

Computerbasiertes Stellwerk

Die Anwendung

  • Zentrale Steuerung eines computergestützten Stellwerkssystems eines automatischen Personenbeförderers
  • Dezentralisierte Remote I/O zur Steuerung verschiedener Objekte entlang der Gleise

Die Elektronik

  • Basierend auf dem Standardprodukt d-SC Controller MH50C
  • Basierend auf mehreren Standard d-SC Remote I/O mit verschiedenen K-Karten-Konfigurationen
  • SIL 4 Zertifizierungspaket für F75P und I/O

Software

  • PACY I/O-Framework
  • Weitere Pakete: EXCH, SYNC
  • Betriebssystem: Linux Yocto für nicht-sichere CPU, QNX für sichere CPU
SAFE CONTROL Vital System Controller

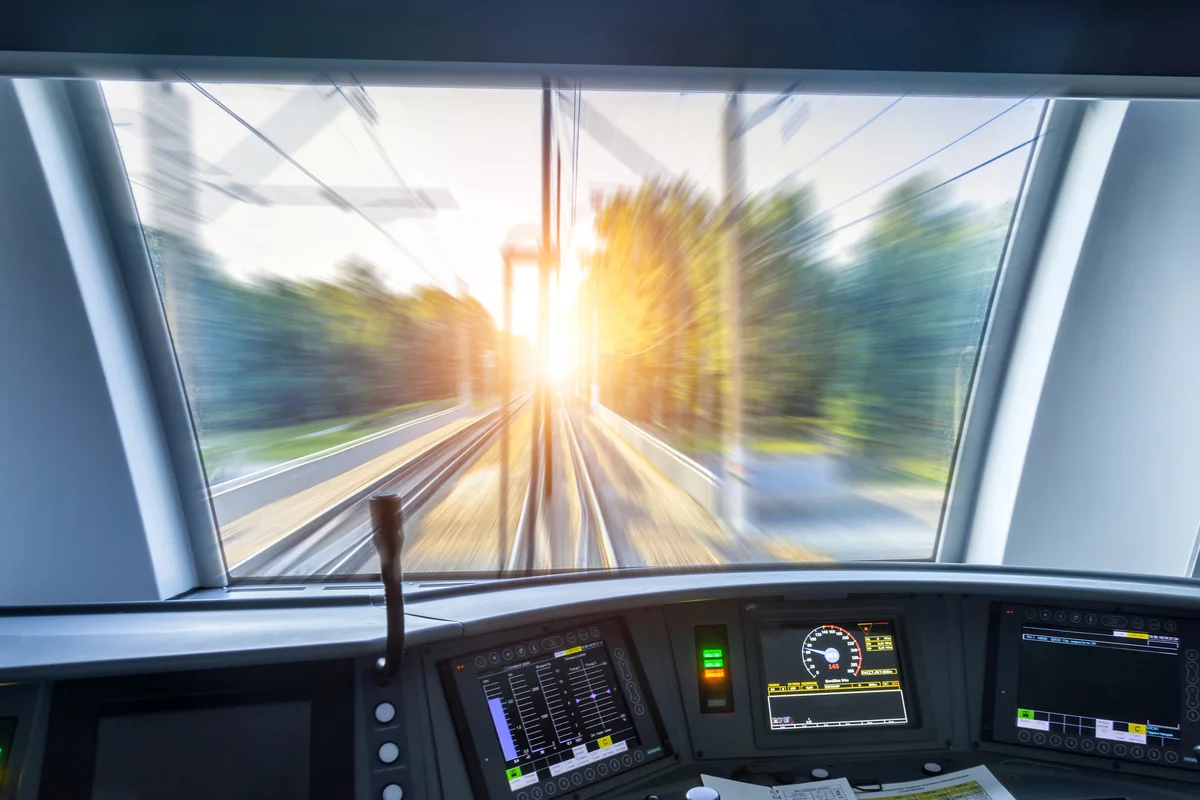

Automatischer Zugbetrieb

Automatischer Zugbetrieb

Die Anwendung

  • Redundante 2oo2-Bordnetzsteuerung mit erhöhter Verfügbarkeit
  • Zwei 2oo2-Steuerungen - eine aktiv, die andere im Hot-Standby - in einem EtherCAT-Ring, die Prozesszustandsgrößen synchronisieren

Die Elektronik

  • Basierend auf dem Standardprodukt d-SC CompactPCI Vital Processor F75P
  • SIL 4 Zertifizierungspaket für F75P

Software

  • Hochverfügbarkeitssoftware
  • Weitere Pakete: EXCH, SYNC
  • Betriebssystem: Linux Yocto für nicht-sichere CPU, QNX für sichere CPU
