Safe Control Produktfamilie
Die robusten und bahntauglichen sicheren Steuerungskomponenten entsprechen den Bahnnormen für Umwelt- und EMV-Bedingungen EN 50155 (rollendes Material) und EN 50125-3 / EN 50121-4 (Signalisierung/Gleisanlage).
Safe-Control-Systeme
Der MH50C kann als zentrale Komponente eines Zugsteuerungssystems wie ATO oder ATP sowie für streckenseitige Anwendungen wie ZC oder ATP auf Basis von ERTMS/ETCS, PTC, PZB/Indusi oder ZUB eingesetzt werden.
Produktmerkmale
- Für Anwendungen bis SIL4 (EN 5012x) oder SIL3 (IEC 61508)
- Zertifizierte sichere CPU-Karte mit 3 CPUs
- Sichere I/O-Baugruppen
- QNX Safe-Betriebssystem verfügbar
- Zertifizierungspakete verfügbar
- Erweiterbar durch verteilte sichere I/O-Boxen über Echtzeit-Ethernet
- Optional: MVB, RS232, RS422, RS485, CAN, GPS
- Kompaktes, applikationsbereites 40-HP-System
- Für Rack- oder Wandmontage
- Für Fahrzeug- und streckenseitige Anwendungen geeignet
Der KT8 ist eine sichere Remote-I/O-Box, zertifizierbar bis SIL4, für TCS-Anwendungen wie Zugsteuerung, ATO oder ATP unter Verwendung des duagon SAFE CONTROL Systems.
Produktmerkmale
- Für Anwendungen bis SIL4 (EN 5012x) oder SIL3 (IEC 61508)
- Sichere I/O-Baugruppen
- Zertifizierungspakete verfügbar
- Verteilte sichere I/O- und Controller-Boxen über Echtzeit-Ethernet verbunden
- Unterstützung für das QNX Safe-Betriebssystem
- Kompaktes 40-HP-Gehäuse für dezentrale Einsatzorte
- Vollständige EN-50155-Konformität
- Für Rack- oder Wandmontage geeignet
Sichere Board-Level-Computer

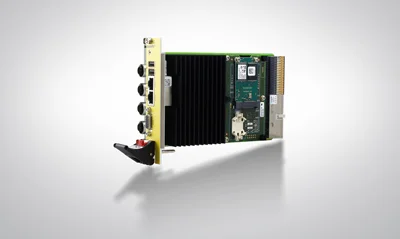

Der F75P ist ein fehlersicherer, sicherheitsgerichteter Embedded-Computer auf Basis des Intel Atom E680T, zertifizierbar bis SIL 4. Er verfügt über eine doppelte Redundanz für funktionale Sicherheit sowie eine dritte CPU für die I/O-Kommunikation. Es ist für sicherheitskritische Anwendungen in eingebetteten Bahn- und Streckencomputern sowie in der industriellen Automatisierung vorgesehen und Teil des duagon SAFE CONTROL Systems.
Produktmerkmale
- 2× Intel Atom E6xx, jeweils bis zu 1 GB DDR2-RAM für doppelte Onboard-Redundanz
- 1× Intel Atom E6xx, bis zu 2 GB DDR2 für I/O
- Unabhängige Überwachungseinheiten für jeden Funktionsblock
- Fehlersichere Board-Architektur
- Ereignisprotokollierung
- SIL-4-Zertifizierungspakete für Hardware und Software (QNX) verfügbar
- TÜV Süd zertifiziert nach EN 50129 (SIL 4), EN 50128 (SIL 4) und IEC 61508 (SIL 3)
- Vollständige EN-50155-Konformität
- Temperaturbereich von −40 °C bis +70 °C (bis +85 °C)
- Vergossene Schutzbeschichtung (Conformal Coating)

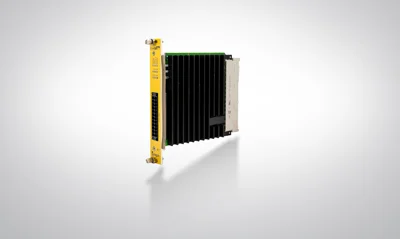

Sichere I/O-Baugruppen
Produktmerkmale
- 8 digitale Ausgänge, 24 V, 48 V, 72 V, 96 V, 110 V
- 300 mA pro Kanal, 1200 mA gesamt
- High-Side-Schaltausgänge (Last gegen Masse)
- Optische Isolation von anderen Karten
- Fehlersichere Board-Architektur
- Zertifiziert nach EN 5012x (SIL 2/4), EN 50159, IEC 61508 (SIL 2/3)
- Entwickelt gemäß EN 50129, EN 50128, IEC 61508
- Umfangreiche Überwachungsfunktionen
- Vollständig konform zu EN 50155
- Temperaturbereich von −40 °C bis +85 °C
- Vergossene Schutzbeschichtung (Conformal Coating)
Produktmerkmale
- 16 digitale Eingänge, 24 V, 48 V, 72 V, 96 V, 110 V
- 1 bis 10 mA, gepulst
- Optische Isolation von anderen Karten
- Fehlersichere Board-Architektur
- Zertifiziert nach EN 5012x (SIL 2/4), EN 50159, IEC 61508 (SIL 2/3)
- Entwickelt gemäß EN 50129, EN 50128, IEC 61508
- Umfangreiche Überwachungsfunktionen
- Vollständig konform zu EN 50155
- Temperaturbereich von −40 °C bis +85 °C
- Vergossene Schutzbeschichtung (Conformal Coating)
Produktmerkmale
- 8 digitale Ausgänge, 24 V, 48 V, 72 V, 96 V, 110 V
- 300 mA pro Kanal, 1200 mA gesamt
- Low-Side-Schaltausgänge (Last an Versorgungsspannung)
- Optische Isolation von anderen Karten
- Fehlersichere Board-Architektur
- Zertifiziert nach EN 5012x (SIL 2/4), EN 50159, IEC 61508 (SIL 2/3)
- Entwickelt gemäß EN 50129, EN 50128, IEC 61508
- Umfangreiche Überwachungsfunktionen
- Vollständig konform zu EN 50155
- Temperaturbereich von −40 °C bis +85 °C
- Vergossene Schutzbeschichtung (Conformal Coating)
